J41 Tapping Chuck

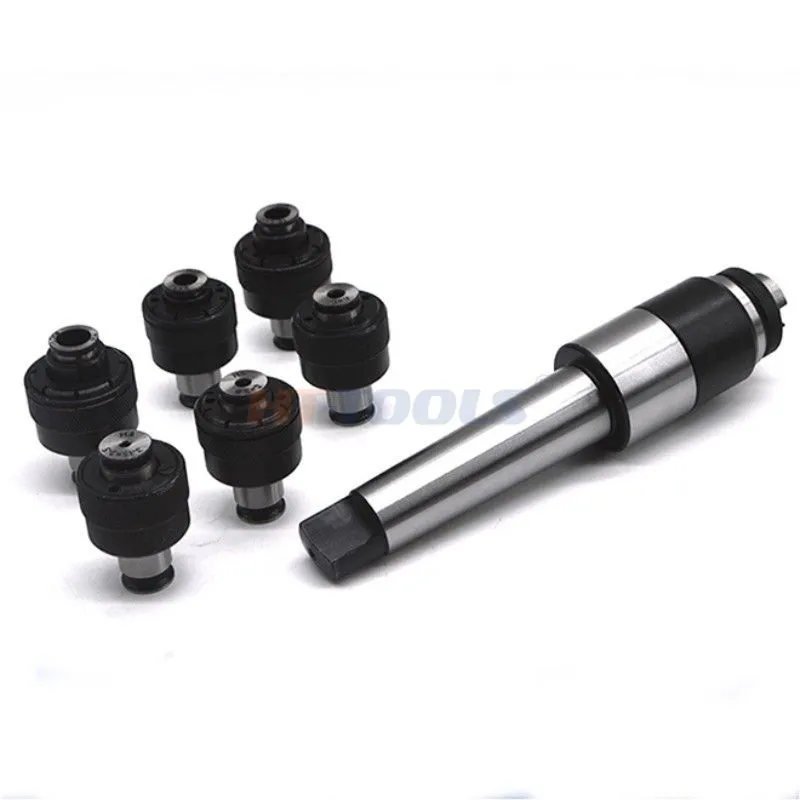

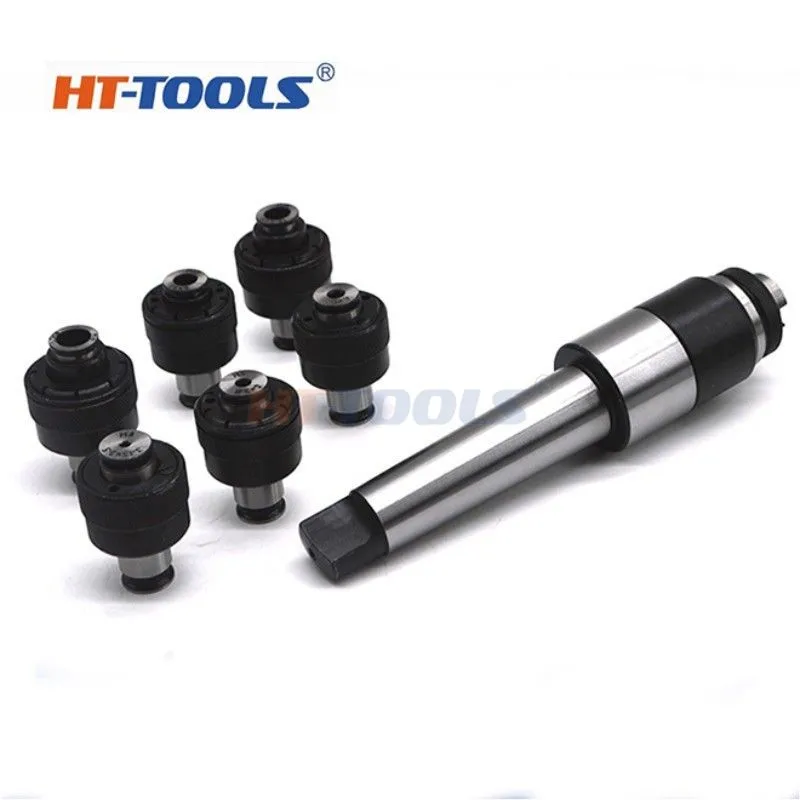

يتكون هذا الجهاز من تشاك الصنبور والنقر فوق الكوليتر. يحتوي Chuck على جهاز تعويض لـ Thread Pich. لدى كوليت تشاك جهاز حماية عزم الدوران الزائد ، والذي يتجنب كسر النقر. من أجل الحصول على عزم الدوران لإصدار Diteren للحصول على صنابير قطر مختلفة ، ما عليك سوى ضبط المكسرات. هذا الجهاز ينطبق على النقر على العمل على الحفر ، والمخرطة ، وآلة الممل ، وآلة الطحن ومركز آلة CNC وما إلى ذلك.

المنتج التالي استفسر الآن

J41 التنصت على تشاك

رقم الطلب	عرقلة تفتق	د	D1	د	L1	ل	النقر على نطاق	عزم الدوران نانومتر	وزن (كجم)
J4112-MS2	MS2	46	17.780	19	75	171.5	M3-M12	25	1.08
J4112-MS3	MS3		23.825		94	191			1.28
J4112-MS4	MS4		31.267		117.5	216			3.00
J4116-R8	R8		31.750		101.6	193.6	M3-M16	46.3	1.71
J4116-MS2	MS2		17.780		75	171.5			1.08
J4116-MS3	MS3		23.825		94	191			1.61
J4116-MS4	MS4		31.267		117.5	216			3.00
J4124-MS3	MS3	30	23.825	30	94	227	M12-M24	150	3.20
J4124-MS4	MS4		31.267		117.5	252			3.60
J4124-MS5	MS5		44.399		149.5	284			4.50

12 التنصت نطاق	M3	M4	M5	M6	M8	M10	M12
67 Type D1 X A (MM)	4 × 3	4 × 3	5 × 3.8	6 × 5	6 × 5	8 × 6.3	9 × 7.1
83 Type D1 X A (MM)	2.24 × 1.8	3.15 × 2.5	4 × 3.15	4.5 × 3.55	6.3 × 5	8 × 6.3	9 × 7.1

24 النقر النقر	M12	M14	M16	M18	M20	M22	M24
67 Type D1 X A (MM)	9 × 7.1	10.5 × 8	12.5 × 10	14 × 11	16 × 12	18 × 14.5	20 × 16
83 Type D1 X A (MM)	9 × 7.1	11.2 × 9	12.5 × 10	14 × 11.2	14 × 11.2	16 × 12.5	18 × 14
