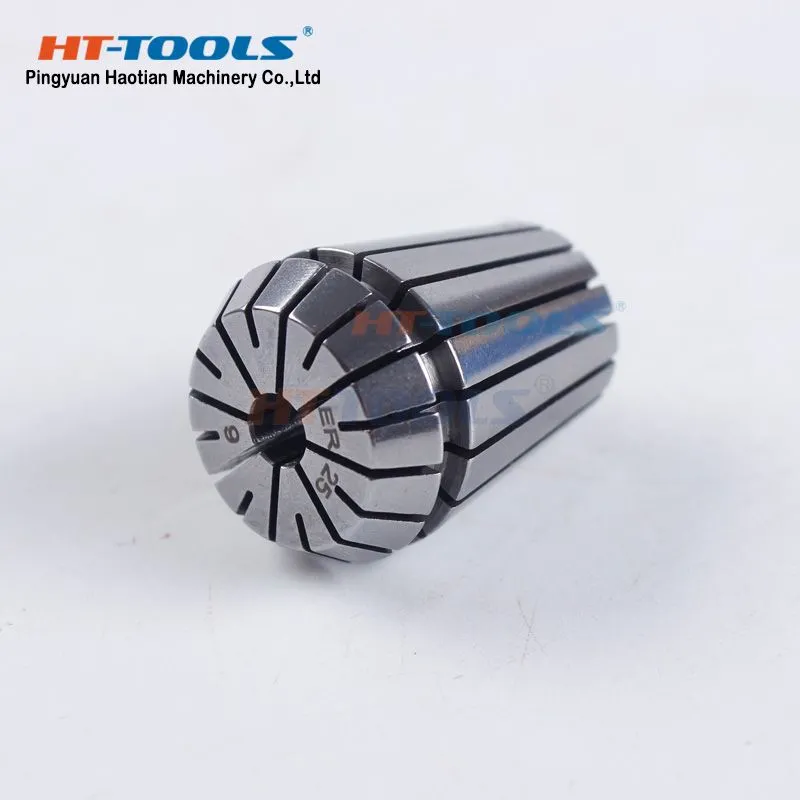

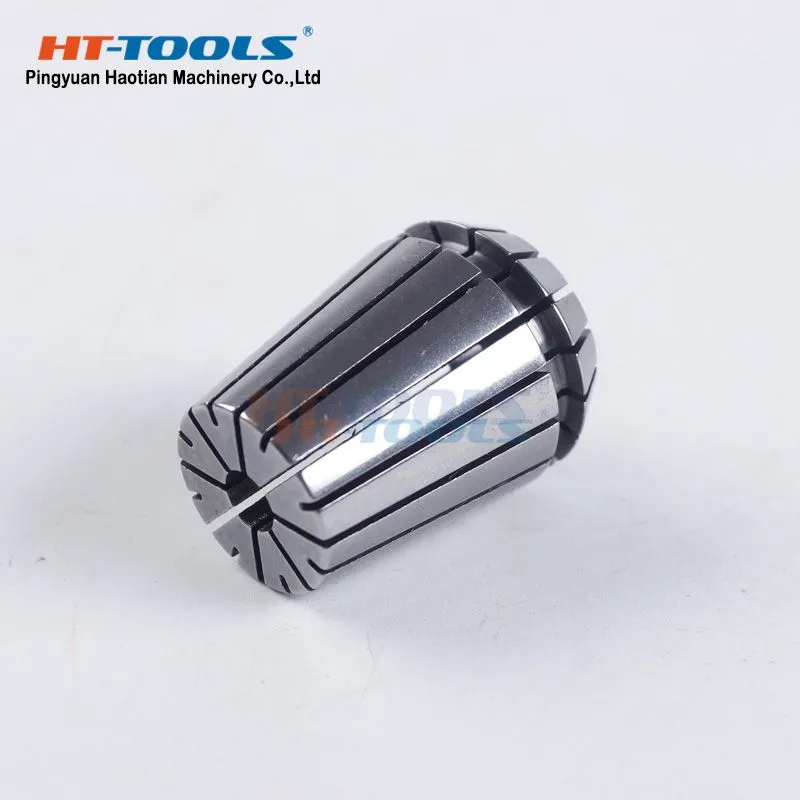

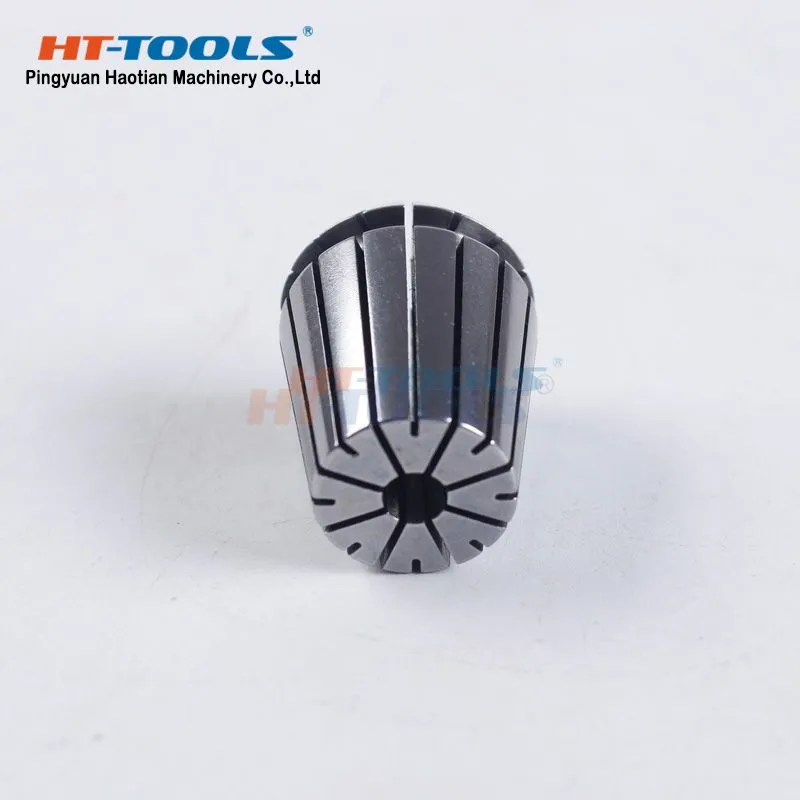

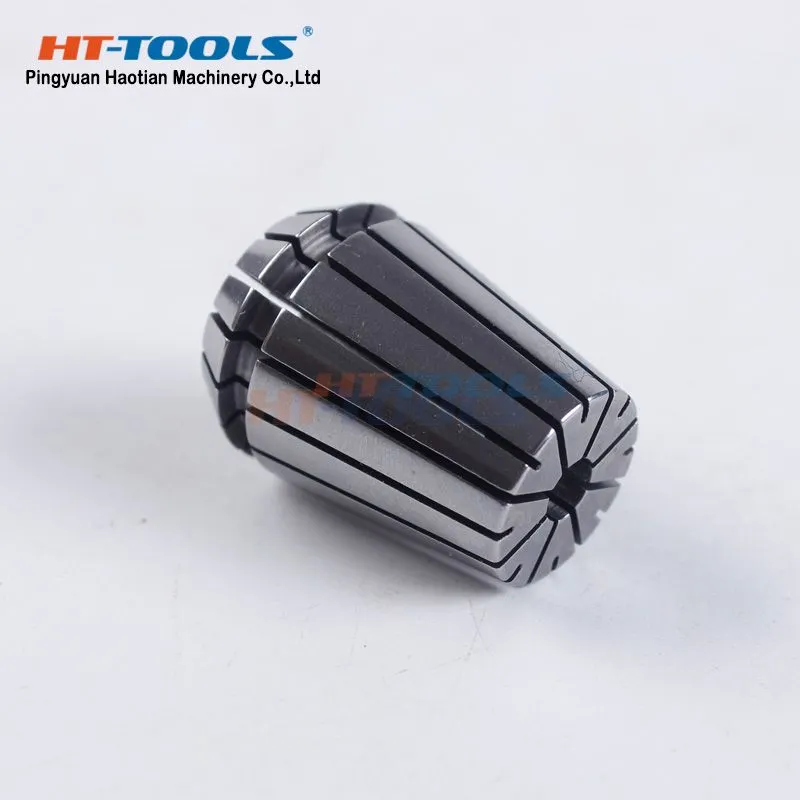

اسم المنتج: إيه ربيع كوليت
مادة: 65 مليون
الاستخدام: طحن الحفر
دقة: 0.005mm 0.008mm 0.015mm
معيار: DIN6499B ER COLLETS Chuck
نطاق التثبيت: 1-34mm

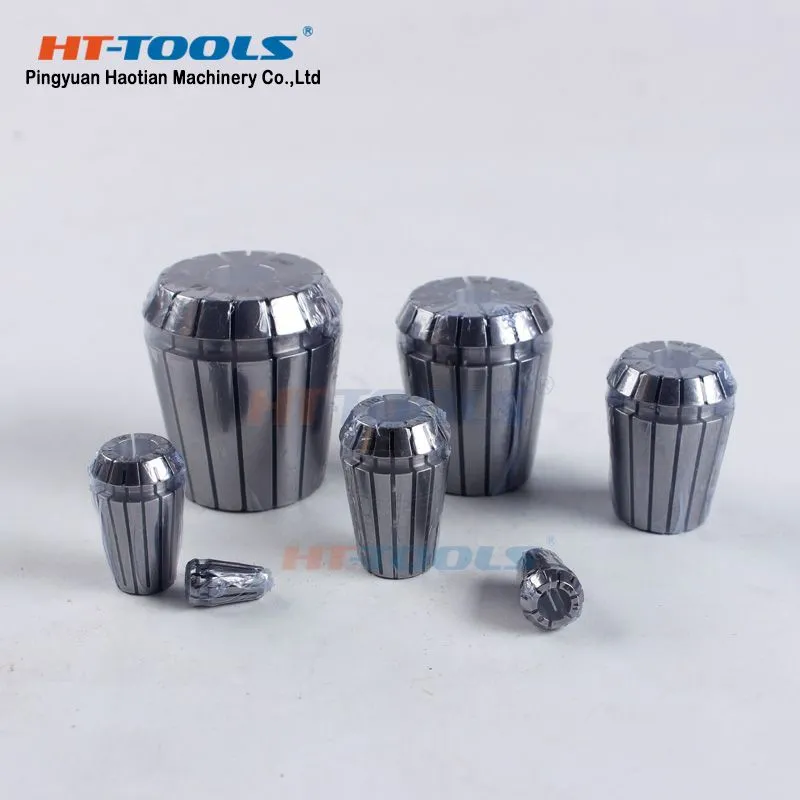

يكتب: ER8 ER11 ER16 ER20 ER25 ER32 ER40
لون: الرمادي الفضي
خدمة: OEM
تقتيش: فحص 100 ٪
1. مصنوع من مادة فولاذية مرنة خاصة
2. القدرة على التقدم في الطاقة ، دقة دقيقة
3. يستخدم للعمليات الممل ، الطحن ، الحفر ، التنصت ، طحن ونقش.
تعليمات التثبيت لكليت ومكسرات ER
1. ضع الكوليت في الجوز ، Tum the Collet بشكل ينهد ، وقم بوقوعه في الجوز في GEE عرض الاتجاه بالتساوي ، عندما يكون الحافة الإزاحة في سفة كوليت.
2. قم بإصلاح الجوز والكوليت على المغزل قم بتدوير الجوز حتى يتم الضغط على الكوليت. امسح ساق القاطع المستقيم ، وأدخله في الفتحة التجريبية ، وقم بتشديد مفتهتهما حتى يتم تثبيت القاطع بشدة (الحذر: لا تشد الجوز أبدًا دون قاطعه لأنه سيكسر).
3. عند تغيير الأداة ، قم بفك الجوز ويجب أن يبرز الكوليت والقطعة معًا ، ثم قم برسم القمة إلى الخارج قليلاً في الاتجاه المعروض ، يجب أن يكون جاهزًا لأي تغيير في القاطع.
تفاصيل المنتج
| HT-0001 | ER Series Collets مع DIN6499B القياسية | ||||||||
| نموذج | D H7 | د | D1 | D2 | ل | L1 | L2 | L3 | القدرة القابلة للطي |
| ER8 | ≥1.0-5.0 | 8 | 8.45 | 6.5 | 13.5 | 2.98 | 1.5 | 1.2 | 0.5 |
| ER11 | ≥1.0-7.0 | 11 | 11.5 | 9.5 | 18.0 | 3.8 | 2.5 | 2.0 | 0.5 |
| ER16 | ≥1.0-2.5 | 16 | 17 | 13.8 | 27.5 | 6.26 | 4.0 | 2.7 | 0.5 |
| > 2.5-10.0 | 16 | 17 | 13.8 | 27.5 | 6.26 | 4.0 | 2.7 | 1.0 | |
| ER20 | ≥1.0-2.5 | 20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 | 0.5 |
| > 2.5-13.0 | 20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 | 1.0 | |
| ER25 | ≥1.0-2.5 | 25 | 26 | 22.0 | 34.0 | 6.66 | 5.0 | 3.1 | 0.5 |
| > 2.5-16.0 | 25 | 26 | 22.0 | 34.0 | 6.66 | 5.0 | 3.1 | 1.0 | |
| ER32 | ≥2.0-2.5 | 32 | 33 | 29.2 | 40.0 | 7.16 | 5.5 | 3.6 | 0.5 |
| > 2.5-20.0 | 32 | 33 | 29.2 | 40.0 | 7.16 | 5.5 | 3.6 | 1.0 | |
| ER40 | ≥3.0-26.0 | 40 | 41 | 36.2 | 46.0 | 7.66 | 7.0 | 4.1 | 1.0 |
| ER50 | ≥ 6.0-10.0 | 50 | 52 | 46.0 | 60.0 | 12.6 | 8.5 | 5.5 | 1.0 |
| > 10.0-34.0 | 50 | 52 | 46.0 | 60.0 | 12.6 | 8.5 | 5.5 | 2.0 | |
| فحص الدقة | |||
| د | ل | نفد Toierance | |
| ⅰ | ⅱ | ||
| 1.0-1.6 | 6.00 | 0.01 | 0.02 |
| > 1.6-3.0 | 10.00 | ||
| > 3.0-6.0 | 16.00 | ||
| > 6.0-10.0 | 25.00 | ||
| > 10.0-18.0 | 40.00 | 0.02 | 0.02 |
| > 18.0-26.0 | 50.00 | ||
| > 26.0-30.0 | 60.00 | ||
| > 30.0-34.0 | 80.00 | 0.02 | 0.03 |
منتجات أخرى
تتمتع EOC NUT بصلابة عالية ، وقوة تمشيط قوية ، ومريحة لآلة النقش ، وآلة المغزل ، وأقص التمديد ، وقفل الينابيع كوليت.
يتم استخدامه في أدوات القطع مثل الشباط ، وملاحق الحملات ، فقط لأدوات القطع التي قطرها قطرها في كوليت.
يتم استخدام هذه الوحدة في عملية مملة ، الطحن ، الحفر ، النقر ، الطحن والنقش وما إلى ذلك.
